练习2：Echarts图表SVG渲染

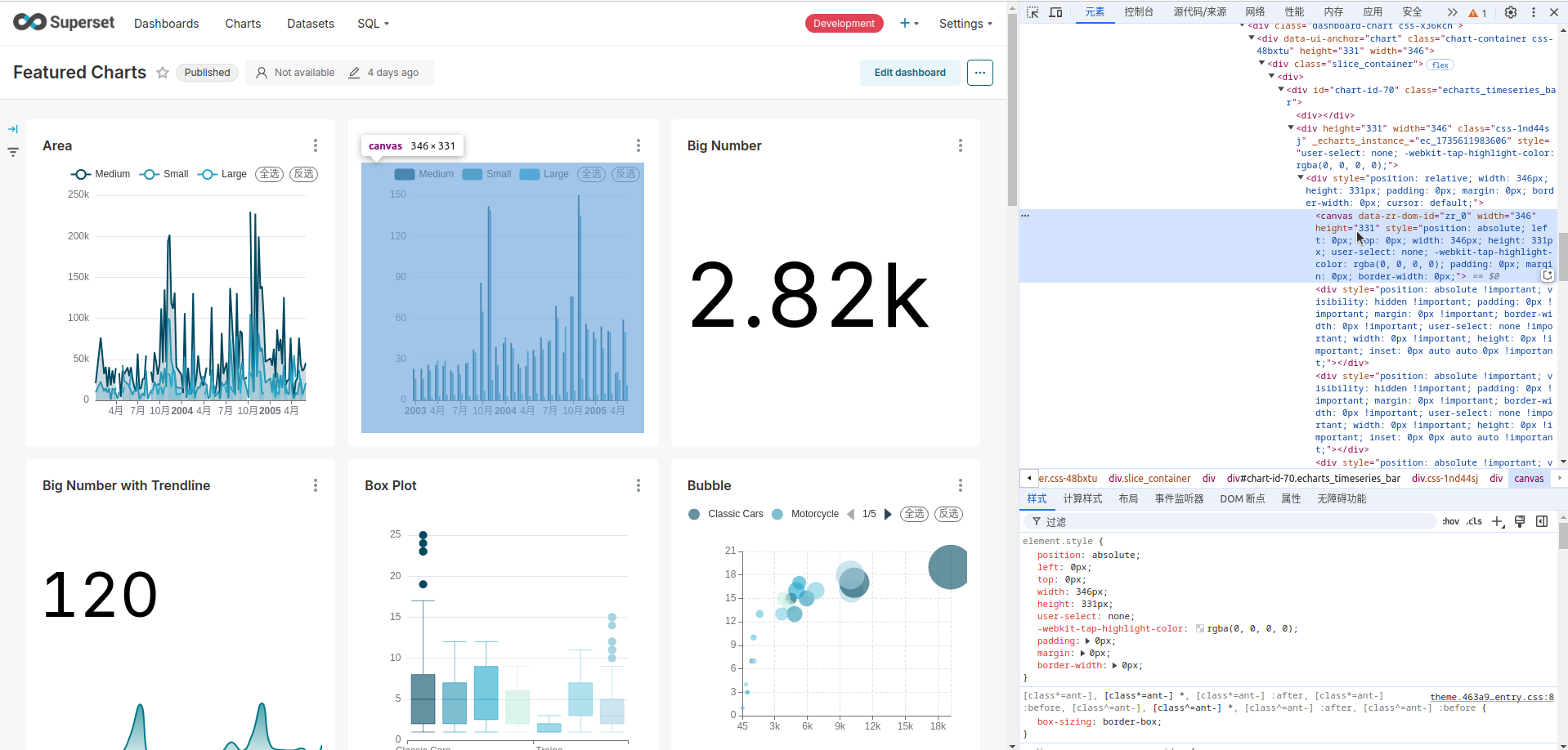

我们可以看到Superset中的Echarts图表都是使用canvas来渲染的。

Superset 并不支持 SVG 渲染选项，我觉得 Superset 没有提供 SVG 渲染的选项是有他的考虑在里面的，虽然 SVG 使用浏览器内置的缩放功能时不会模糊，但是在数据量较大（经验判断 > 1k）、较多交互时使用 Canvas 更适合。而 Superset 的目标是面向大数据分析，不支持 SVG 渲染也是可以理解，但在实际情况中有的客户会对图表的清晰度有很高的需求，SVG 渲染也是必须的。

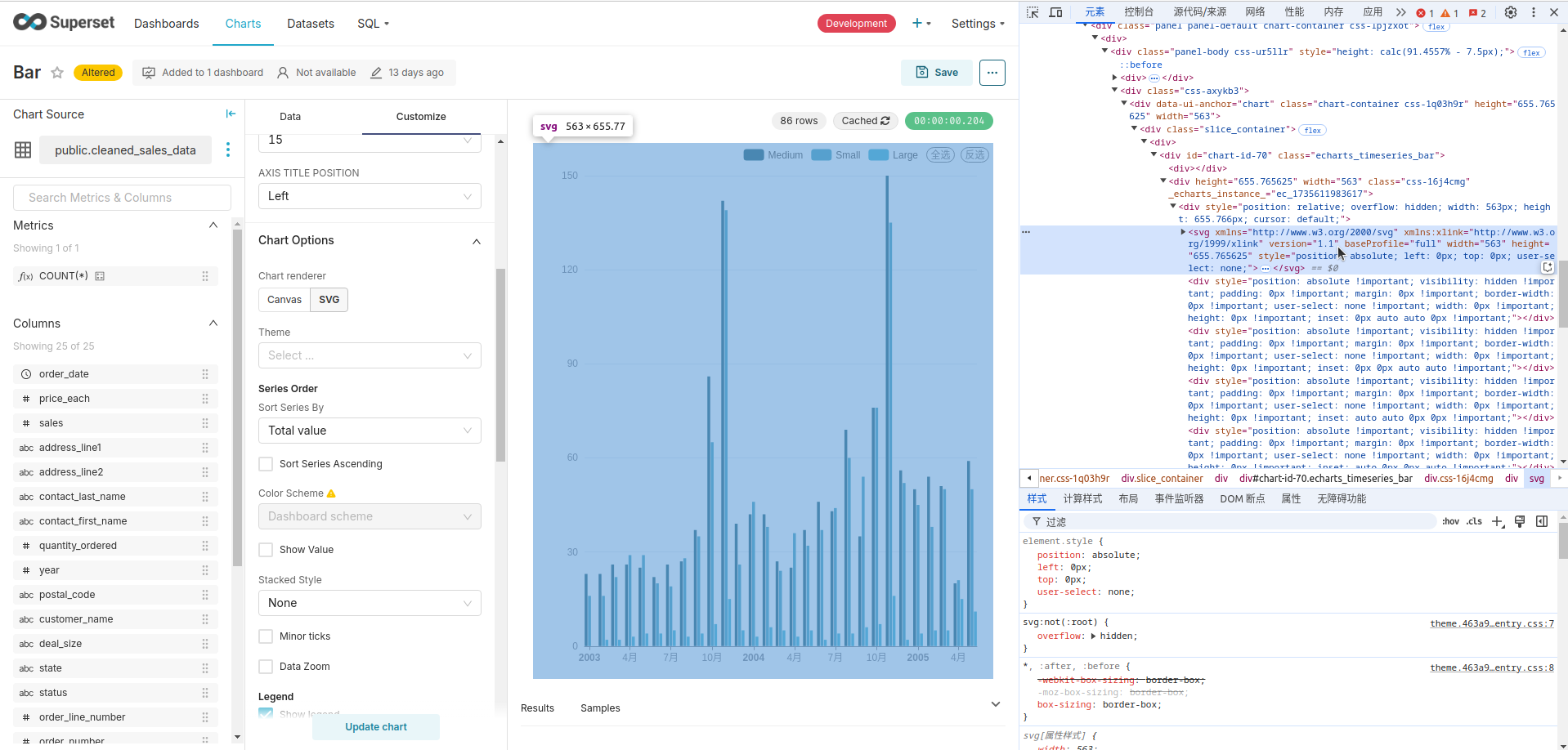

既然 Superset 使用的是 Echarts 来做图标库，那 Echarts 支持的功能，Superset 也是能实现的。下图是我实现的 SVG、Canvas 选择组件以及图形效果：

再上图我们可以看到这个单选组件，可以选择 SVG 还是 Canvas 渲染，并且前端图表也是使用 SVG 渲染出来了。不多说，接下来看代码：
首先从定义控件的代码开始

constants.ts
controls.tsx
controlPanel.tsx

superset-frontend/plugins/plugin-chart-echarts/src/constants.ts
export const DEFAULT_ECHART_OPTS = {
  renderer: 'canvas',
};

superset-frontend/plugins/plugin-chart-echarts/src/controls.tsx
import { DEFAULT_ECHART_OPTS } from './constants';

export const rendererControl: ControlSetItem = {
    name: 'renderer',
    config: {
        type: 'RadioButtonControl',
        renderTrigger: true,
        label: t('Chart renderer'),
        default: DEFAULT_ECHART_OPTS.renderer,
        options: [
        ['canvas', t('Canvas')],
        ['svg', t('SVG')],
        ],
        description: t('How charts are rendered.'),
    },
};

superset-frontend/plugins/plugin-chart-echarts/src/Timeseries/Regular/Bar/controlPanel.tsx
import { rendererControl } from '../../../controls';

const config: ControlPanelConfig = {
    controlPanelSections: [
        // 此处代码忽略...
        {
            label: t('Chart Options'),
            expanded: true,
            controlSetRows: [
                // 此处代码忽略...
                [rendererControl],
                // 此处代码忽略...
            ]
        }
    ]
}

经过练习1，相信这部分的代码不需要过多讲解了。

我们来回顾一下echart如何使用渲染器的：

import * as echarts from 'echarts';
import * as echarts from 'echarts/core';
// 可以根据需要选用只用到的渲染器
import { SVGRenderer, CanvasRenderer } from 'echarts/renderers';

echarts.use([SVGRenderer, CanvasRenderer]);

// 使用 Canvas 渲染器（默认）
var chart = echarts.init(containerDom, null, { renderer: 'canvas' });
// 等价于：
var chart = echarts.init(containerDom);

// 使用 SVG 渲染器
var chart = echarts.init(containerDom, null, { renderer: 'svg' });

然后来看看 Superset 是如何创建echart实例的(截取了第129行片段代码)：

chartRef.current = init(divRef.current);

知道该怎么做了吧。

types.ts
Echart.tsx
transformProps.ts
EchartsTimeseries.tsx

superset-frontend/plugins/plugin-chart-echarts/src/types.ts
import type { EChartsInitOpts } from 'echarts/core';

export interface EchartsProps {
    height: number;
    width: number;
    echartInitOpts?: EChartsInitOpts;  // 此处添加
    echartOptions: EChartsCoreOption;
    eventHandlers?: EventHandlers;
    zrEventHandlers?: EventHandlers;
    selectedValues?: Record<number, string>;
    forceClear?: boolean;
    refs: Refs;
}

export interface BaseTransformedProps<F> {
    echartOptions: EChartsCoreOption;
    formData: F;
    height: number;
    onContextMenu?: (
        clientX: number,
        clientY: number,
        filters?: ContextMenuFilters,
    ) => void;
    setDataMask?: SetDataMaskHook;
    onLegendStateChanged?: (state: LegendState) => void;
    filterState?: FilterState;
    refs: Refs;
    width: number;
    emitCrossFilters?: boolean;
    coltypeMapping?: Record<string, number>;
    echartInitOpts?: EChartsInitOpts;  // 此处添加
}

superset-frontend/plugins/plugin-chart-echarts/src/components/Echart.tsx
import { CanvasRenderer, SVGRenderer } from 'echarts/renderers';

use([
    CanvasRenderer,
    SVGRenderer,
    // 此处代码忽略...
]);

function Echart(
{
    width,
    height,
    echartInitOpts = {},  // 此处添加
    echartOptions,
    eventHandlers,
    zrEventHandlers,
    selectedValues = {},
    refs,
}: EchartsProps,
ref: Ref<EchartsHandler>,
) {
    // 此处代码忽略...
    useEffect(() => {
        if (!divRef.current) return;
        if (!chartRef.current) {
            chartRef.current = init(divRef.current, null, echartInitOpts);  //修改此处
        }

        Object.entries(eventHandlers || {}).forEach(([name, handler]) => {
            chartRef.current?.off(name);
            chartRef.current?.on(name, handler);
        });

        Object.entries(zrEventHandlers || {}).forEach(([name, handler]) => {
            chartRef.current?.getZr().off(name);
            chartRef.current?.getZr().on(name, handler);
        });

        chartRef.current.setOption(echartOptions, true);
    }, [theme, echartInitOpts, echartOptions, eventHandlers, zrEventHandlers]);
    // 此处代码忽略...
}

superset-frontend/plugins/plugin-chart-echarts/src/Timeseries/transformProps.ts
import type { EChartsCoreOption, EChartsInitOpts } from 'echarts/core';

export default function transformProps(
    chartProps: EchartsTimeseriesChartProps,
): TimeseriesChartTransformedProps {
    // 此处代码忽略...
    const {
        // 此处代码忽略...
        renderer,
    }: EchartsTimeseriesFormData = { ...DEFAULT_FORM_DATA, ...formData };
    // 此处代码忽略...
    const echartInitOpts: EChartsInitOpts = {
        renderer,
    };
    return {
        echartInitOpts, // 此处添加
        echartOptions,
        emitCrossFilters,
        formData,
        groupby: groupBy,
        height,
        labelMap,
        selectedValues,
        setDataMask,
        setControlValue,
        width,
        legendData,
        onContextMenu,
        onLegendStateChanged,
        onFocusedSeries,
        xValueFormatter: tooltipFormatter,
        xAxis: {
        label: xAxisLabel,
        type: xAxisType,
        },
        refs,
        coltypeMapping: dataTypes,
    };
}

superset-frontend/plugins/plugin-chart-echarts/src/Timeseries/EchartsTimeseries.tsx
export default function EchartsTimeseries({
    formData,
    height,
    width,
    echartInitOpts,  // 此处添加
    echartOptions,
    groupby,
    labelMap,
    selectedValues,
    setDataMask,
    setControlValue,
    legendData = [],
    onContextMenu,
    onLegendStateChanged,
    onFocusedSeries,
    xValueFormatter,
    xAxis,
    refs,
    emitCrossFilters,
    coltypeMapping,
}: TimeseriesChartTransformedProps) {
    // 此处代码忽略...
    return (
        <>
            <div ref={extraControlRef}>
                <ExtraControls formData={formData} setControlValue={setControlValue} />
            </div>
            <Echart
                ref={echartRef}
                refs={refs}
                height={height - extraControlHeight}
                width={width}
                echartInitOpts={echartInitOpts}  // 此处添加
                echartOptions={echartOptions}
                eventHandlers={eventHandlers}
                zrEventHandlers={zrEventHandlers}
                selectedValues={selectedValues}
            />
        </>
    );
}

在上面的代码中：

types.ts：在这里我们更改了 EchartsProps 与 BaseTransformedProps 类型的定义，使它可以接收一个 echartInitOpts 参数。
Echart.tsx：在这个文件中将 Echart 组件接收到的 Props 解包获取到 echartInitOpts ，然后修改了 init 方法。
transformProps.ts：这里将 formData 解包获取到控制件中的 renderer，然后构建 echartInitOpts 返回出去。
EchartsTimeseries.tsx：解包 props 获取到 echartInitOpts 传递给 Echart 组件。

一整个流程下来都是在定义 controlPanel 的控件，然后传递控件值。
